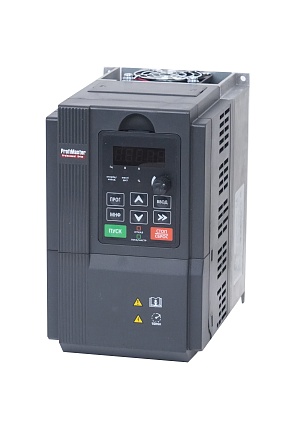

Преобразователи частоты

Компания "ПромподшипникИнтер" предлагает со склада в Москве и под заказ преобразователи частоты производства ProfiMaster.

Каталог

Прайс-лист

Преобразователь частоты (ПЧ) для электропривода — это электронное устройство, которое регулирует частоту переменного напряжения, подаваемого на электродвигатель. Основная задача ПЧ — регулировать скорость вращения электродвигателя.

Области применения:

• промышленность: на производственных линиях, металлообрабатывающем оборудовании, станках, конвейерах;
• энергетика: вентиляционные и насосные установки;
• системы водоснабжения и отопления: частотные преобразователи позволяют регулировать производительность насосов под постоянно изменяющиеся в течение дня потребности;
• сельское хозяйство: устройства используются для управления вентиляторами, системами орошения и подачи кормов.

Принцип работы ПЧ основан на зависимости скорости вращения вала двигателя от частоты напряжения на обмотках статора: чем выше частота, тем больше скорость вращения. Преобразователь подключается к сети перед двигателем, и на его обмотки подаётся напряжение с частотой, отличающейся от сетевой.

Структурно ПЧ состоит из следующих основных блоков:

• Выпрямитель — преобразует переменное напряжение сети в постоянное.
• Звено постоянного тока — сглаживает пульсации выпрямленного напряжения.
• Инвертор — преобразует постоянное напряжение в переменное с регулируемой частотой и амплитудой.
• Система управления — контролирует работу всех блоков преобразователя, обеспечивая требуемые параметры выходного напряжения.

Некоторые виды преобразователей частоты для электропривода:

• С промежуточным звеном постоянного тока — наиболее распространённый тип, включает выпрямитель, звено постоянного тока и инвертор.
• С непосредственной связью (циклоконверторы) — преобразуют частоту напрямую без промежуточного выпрямления, используются в мощных низкоскоростных приводах.
• По типу выходного напряжения: с синусоидальным выходным напряжением — обеспечивают форму напряжения, близкую к идеальной синусоиде; с несинусоидальным выходным напряжением — более простые и дешёвые преобразователи с выходным напряжением прямоугольной или ступенчатой формы.
• По мощности: микропреобразователи — до 0,75 кВт; малой мощности — от 0,75 до 15 кВт; средней мощности — от 15 до 100 кВт; большой мощности — свыше 100 кВт.

При выборе преобразователя частоты для электропривода необходимо учитывать несколько параметров:

• Мощность двигателя — преобразователь должен соответствовать или превышать номинальную мощность двигателя. Рекомендуется выбирать преобразователь с запасом мощности 15–20% относительно номинала двигателя.
• Характер нагрузки — постоянный момент, переменный момент, постоянная мощность.
• Диапазон регулирования скорости — требуемый диапазон частот (обычно от 0 до 400 Гц).
• Перегрузочная способность — возможность преобразователя выдерживать кратковременные перегрузки. Напряжение питания — однофазное (230 В) или трёхфазное (400 В).
• Условия эксплуатации — температура, влажность, наличие пыли, вибрации.
• Требуемые функции защиты и управления — интерфейсы, протоколы связи, аналоговые и цифровые входы/выходы.
