Шкив PHP 1-B110TB
PHP 1-B110TB
9 921.18 руб. с НДС (розничная)
Обозначение: PHP 1-B110TB

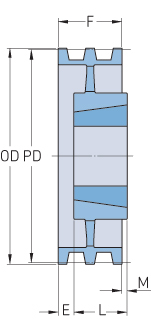

| Профиль | A/B |
| Количество ручьев | 1 |
| Диаметр делительной окружности PD Профиль A, мм | 269.2 |
| Диаметр делительной окружности PD Профиль A, дюйм | 10.6 |
| Диаметр делительной окружности PD Профиль В, мм | 279.4 |
| Диаметр делительной окружности PD Профиль В, дюйм | 11 |
| Тип | 0 |
| Номер втулки | 2517 |
| Наружный диаметр OD, мм | 288.3 |
| Размер B мин. | 19.05 |
| Размер B макс. | 63.5 |
| Размер F | 25.4 |
| Размер L | 44.45 |
| Размер M | 19.05 |
| Масса, кг | 8.199999999999999 |
Размеры канавок шкивов для классических клиновых ремней
| Номенклатура: |
|
|
| α | Угол (°) канавки шкива | |
| OD | Hаружный диаметр | |
| PD | Hоминальный диаметр (шаг) | |
| bd | Hоминальная ширина шкива | |
| b1 | Ширина канавки вверху | |
| c | Расстояние от номинального до наружного диаметра (= OD - PD/2) | |
| e | Поперечный шаг канавок (между центрами) | |
| f | Минимальное рекомендованное расстояние от края шкива до центра первой канавки | |
| t | Полная глубина канавки | |
Шкивы для классических клиновых ремней
| Серии классических ремней | Диапазон величины шага | Угол канавки | Размеры | ||||
| α | b1 | bd | t | c | e | ||
| мм | ° | мм | мм | мм | мм | мм | |
| 13/A-17/B | 85 - 170 | 34 | 15,55 | 15,88 | 19,05 | 4,45 | 12,70 |
| Более 170 | 38 | 15,88 | 19,05 | 4,45 | 12,70 | ||
| 22/C | 178 - 203 | 34 | 22,33 | 19,81 | 25,40 | 5,08 | 17,48 |
| 203 - 305 | 36 | 22,53 | 19,81 | 25,40 | 5,08 | 17,48 | |
| Более 305 | 38 | 22,73 | 19,81 | 25,40 | 5,08 | 17,48 | |
| 32/D | 305 - 330 | 34 | 31,98 | 26,67 | 36,53 | 7,62 | 22,23 |
| 330 - 432 | 36 | 32,28 | 26,67 | 36,53 | 7,62 | 22,23 | |
| Более 432 | 38 | 32,59 | 26,67 | 36,53 | 7,62 | 22,23 | |
| 40/E | 457 - 610 | 36 | 38,79 | 33,02 | 44,45 | 10,16 | 31,24 |
| Более 610 | 38 | 39,17 | 33,02 | 44,45 | 10,16 | 31,24 | |
Материал
Шкивы изготавливаются из серого чугуна G3000 (GG) в соответствии с американским стандартом «SAEJ431AVG96».
В соответствии с требованиями для G3000:
- Разрушающая нагрузка ≥207 МПа
- Твёрдость ≥HB 187-241
Химический состав: C 3,1-3,4%, Si 1,9-2,3%, Mn 0,6-0,9%, S ≤ 0,15%, P ≤ 0,15%.
В соответствии с требованиями для G3000:
- Разрушающая нагрузка ≥207 МПа
- Твёрдость ≥HB 187-241
Химический состав: C 3,1-3,4%, Si 1,9-2,3%, Mn 0,6-0,9%, S ≤ 0,15%, P ≤ 0,15%.
Особенности
После изготовления шкивы фосфатируются и покрываются антикоррозионной смазкой.
Все шкивы статически сбалансированы в соответствии с ISO 1940. После балансировки шкивы могут использоваться с линейной скоростью не более 35 м/с. По заказу возможна динамическая балансировка. При наличии специального заказа на балансировку шкивов SKF может предоставить сертификат, удостоверяющий, что шкивы динамически сбалансированы.
Все шкивы статически сбалансированы в соответствии с ISO 1940. После балансировки шкивы могут использоваться с линейной скоростью не более 35 м/с. По заказу возможна динамическая балансировка. При наличии специального заказа на балансировку шкивов SKF может предоставить сертификат, удостоверяющий, что шкивы динамически сбалансированы.
